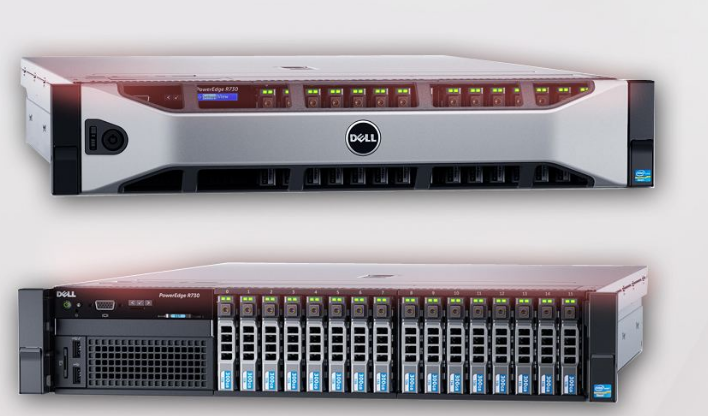

DELL服务器R720磁盘阵列配置

DELL R720服务器配置RAID

1.使用DELL R720机型,安装CentOS 6系统;

本来原配300G-150k转的3.5寸硬盘,因存储需要(买了8T希捷3TSATA硬盘打算配置成Raid6)

2.开机自检–按照启动屏幕提示按ctrl+R键-进入Raid阵列卡配置界面;

3.按住ctrl+n 切换菜单选择;按F2,选择“Create New VD”创建新虚拟磁盘。

4.创建完VD后 再按F2 选择初始化-fast init;完成后退出;-

5.安装系统部分–

•可以用dell自动引导盘启动–配置界面选择要安装的系统–安装;

•或者直接放入系统安装盘–安装系统—但安装好系统需要手动安装网卡驱动;

第一次给服务器安装的是centos 系统;

首先我们开机进入小型BIOS设置一下RAID,或者进入服务器管理系统,在系统的BIOS中进行RAID设置;

开机后当看到出现< Ctrl > 时按Ctrl+r,进入小型BIOS

小型BIOS界面

先进入到VG MGMT菜单,可以用ctrl+N和ctrl+P切换菜单

按F2展开虚拟磁盘创建菜单

如果重新安装就先选择clear config,再创建虚拟磁盘(Create Nes VD)

RAID Level :选择RAID 5;

在Physicaldisks中把三个磁盘全选上,操作后的样子

由于划分RAID5后,硬盘总大小还有6TB,大于2TB不支持BIOS启动,先划分个小磁盘安装系统。

我设置了0.466T

下面选择ok就行了

按CTRL+N切换到 PD MGMT菜单,可以看到磁盘的状态为online。

按esc键退出重启就行了;

下面进行安装

进入这界面

按f10就行了,这样就直接进入服务器管理系统lifecycle controller

选择OS部署

一次操作

在这个步骤有一个可用的操作系统,你可以选择你安装的操作系统类型,如果上面没有的话,就选择other system

下面一步是查找安装系统的介质;

然后下一步

最后重启后就直接安装你的系统了;

下面我开始介绍安装系统中可能出现的问题,以及解决;

1.我遇到的第一个问题是部署os的时候提示无法在第四步系统介质,如果她有下列提示

你就直接点击取消键,进入里lifecycle主界面,选择系统设置

点击高级硬件配置

进入系统BIOS

点击集成的设备

把所有usb端口打开,和启用usb3.0;

这样设置过后他就可以找到你的介质了;

如果她还是找不你的U盘,那么下面还有一种方法;

就是直接从boot manage r进入;

下面是操作过程:

先直接重启系统,然后再这个界面中按f11

然后就选择one-shot bios menu

最后一个就是我的U盘,直接点进去,就可以直接安装了;
